ELEKTRON-SXRF-2080II służy do detekcji ciał obcych w postaci metali, kości, kamieni, szkła, twardego plastiku a nawet gumy. Dzięki zastosowaniu dwóch nowoczesnych lamp promieniowania jonizującego „X” skaner ma znacznie większą czułość i przenikliwość detekcji. Tego typu Skaner X-Ray jest stosowany do badania np. ogórków konserwowych, pieczarek w zalewie octowej, dżemów, oleju, mleka, wody, soków czy napoi energetycznych.
Nasze Skanery X-Ray są w stanie wykryć drobiny ciał obcych nawet od Φ 0,4 mm co sprawia, że plasują się w czołówce najlepszych skanerów na świecie.

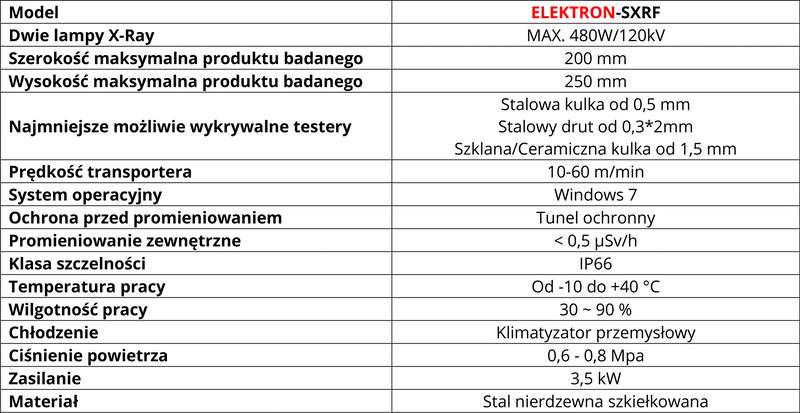

PARAMETRY
Model | ELEKTRON-SXRF |
Dwie lampy X-Ray | MAX. 480W/120kV |
Szerokość maksymalna produktu badanego | 200 mm |
Wysokość maksymalna produktu badanego | 250 mm |
Najmniejsze możliwie wykrywalne testery | Stalowa kulka od 0,5 mm Stalowy drut od 0,3*2mm Szklana/Ceramiczna kulka od 1,5 mm |
Prędkość transportera | 10-60 m/min |
System operacyjny | Windows 7 |
Ochrona przed promieniowaniem | Tunel ochronny |
Promieniowanie zewnętrzne | < 0,5 μSv/h |
Klasa szczelności | IP66 |
Temperatura pracy | Od -10 do +40 °C |
Wilgotność pracy | 30 ~ 90 % |
Chłodzenie | Klimatyzator przemysłowy PFANNENBERG |
System odrzutu | Spychacz |
Ciśnienie powietrza | 0,6 - 0,8 Mpa |
Zasilanie | 3,5 kW |
Materiał | Stal nierdzewna szkiełkowana |
ZASTOSOWANIE
- produkty zapakowane w słoiki np. ogórki konserwowe,
- pieczarki w zalewie octowej, dżemy, kiełbasa itp.
- produkty zapakowane w puszki np. kiełki fasoli, groszek,
- konserwy rybne, napoje energetyczne itp.
- produkty w butelkach plastikowych i szklanych np. olej, mleko, woda, soki itp.
WYKRYWANE CIAŁA OBCE

GŁÓWNE CECHY
- najwyższy poziom detekcji,
- zgodny z dyrektywami i normami CE, FDA, CSA,
- gwarancja na skaner przez 24 miesiące,
- techniczne wsparcie serwisu w 24h - WAN,
- łatwy i intuicyjny interfejs użytkownika,
- wizualny system informacyjny o załączonym promieniowaniu X,
- systemy separacji produktów zanieczyszczonych dopasowanych do typu, rozmiaru i wagi produktu,
- badanie produktu w opakowaniu jak i bez, wymiana taśmy transportującej w 30 sekund,
- detekcja wadliwych produktów z uszczerbkiem (zdeformowany produkt, pognieciona puszka, brak produktu lub produkt niepełnowartościowy),
- system automatycznej diagnostyki oraz kontroli bezpieczeństwa (wykrycie otwartych drzwi inspekcyjnych w urządzeniu i natychmiastowe zatrzymanie urządzenia i wyłączenie promieniowania lampy X- Ray).
DODATKOWE ZALETY
- dwa poziomy dostępu do programu zabezpieczone hasłem,
- możliwość indywidualnego dopasowania urządzenia do linii produkcyjnej z wysoką dokładnością,
- modernizacja urządzeń zgodnie z wymaganiami i oczekiwaniami naszych klientów,
- wszystkie nasze skanery mają certyfikat Państwowej Agencji Atomistyki Nr D-17869,
- oznakowanie skanera X- Ray zgodnie z wymaganiami odbiorcy strategicznego,
- rysunki techniczne w formie DWG na etapie ustalania szczegółów,
- sterowanie centralne urządzeniami dodatkowymi np. separatory zanieczyszczeń, transportery podające i odbierające oraz transportery powrotne.
SYSTEM "FROST"
Skaner X-Ray może zostać wyposażony w niespotykany w innych urządzeniach, system „FROST” z wbudowanym systemem inteligentnego ogrzewania i termostatu, wewnątrz panelu sterowania, który chroni wewnętrzne układy elektroniczne przed wilgocią i chłodem. Jest to jedyna ochrona przed raptownymi zmianami temperatur podczas mycia i zabezpiecza przed absorpcją wilgoci do wewnątrz (na przykład zimna maszyna myta gorącą wodą).

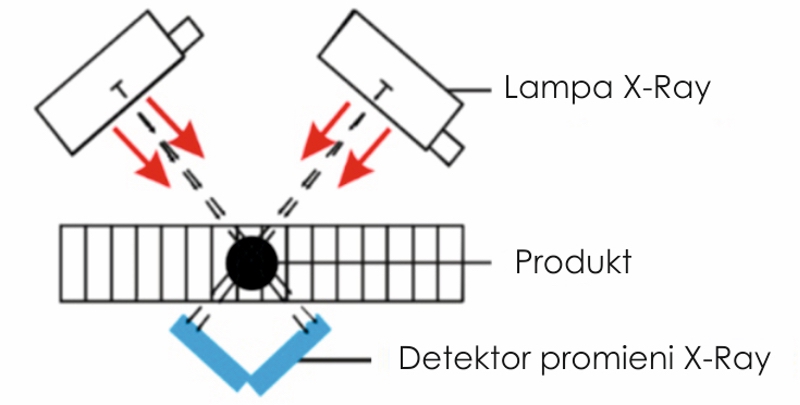

SCHEMAT USTAWIENIA LAMP
![]() | Technologiczne połączenie dwóch wiązek badających produkt zapewnia wysoki poziom detekcji. |
ZESTAWIENIE PODZESPOŁÓW
FUNKCJA | NAZWA | PRODUCENT |
Źródło promieni X | Generator promieni X | VJ USA |
Odbiornik promieni X | Detektor promieni X | DT FINLANDIA |
Zarządzanie urządzeniem | 17” monitor dotykowy | iEi |
Przetwarzanie danych | Komputer przemysłowy | TANK 820 |
Regulacja temperatury i wilgotności | Klimatyzator | PFANNENBERG |
Napęd taśmy transportowej | Silnik z przekładnią | ORIENTAL MOTOR |
Regulacja prędkości | Falownik | YASKAWA/OMRON |
Zabezpieczenie elektryczne | Wyłączniki nadprądowe | SCHNEIDER ELECTRIC /ABB |
Połączenie pomiędzy urządzeniami | Złącza wojskowe | PLT |
Zarządzanie bezpieczeństwem | Wyłączniki krańcowe | OMRON |
Zarządzanie automatyką | Sterownik PLC | OMRON |
Informacje ostrzegawcze | Sygnalizator optyczno-akustyczny | SCHNEIDER ELECTRIC |
