ELEKTRONIK SYSTEM Piotr Cieśliński jako pierwsza firma na świecie zastosowała w programie skanerów X-Ray sztuczną inteligencję na tak dużą skalę. Robot uczy się rozpoznawać i eliminować ciała obce znacznie dokładniej niż skanery firm konkurencyjnych. Znacznie przewyższa poziomem detekcji inne skanery X-Ray zwłaszcza w trudnych produktach podawanych nie regularnie luzem. Robot w miarę upływającego czasu sam się doskonali i poprawia parametry ustawień programu podnosząc poziom detekcji na niespotykanym dotychczas poziomie.

W skanerze X- Ray ELEKTRON-SXRF-4080DE wykorzystuje się wiązki dwu-energetyczne na dwóch różnych poziomach. Pierwsza wiązka promieniowania jonizującego trafia do odbiornika tłumiącego. Efekt ten zachodzi, gdy wiązka jest filtrowana na części układu odbiorczego. Następnie skaner generując drugą wiązkę wysokoenergetyczną do drugiej części odbiornika, dokonuje analizy skanowanego obiektu i porównania obrazu. Sygnały o wysokiej i niskiej energii uzyskane przez system podwójnej energii są przesłane do komputera, które są obliczane na podstawie przetwarzanych danych i wartości związanych z równoważną liczbą atomową substancji. Oprogramowanie automatycznie porównuje obrazy o wysokiej i niskiej energii, analizuje czy istnieje różnica w liczbie atomowej zapisanego wzorca a ciała obcego za pomocą algorytmu hierarchicznego.

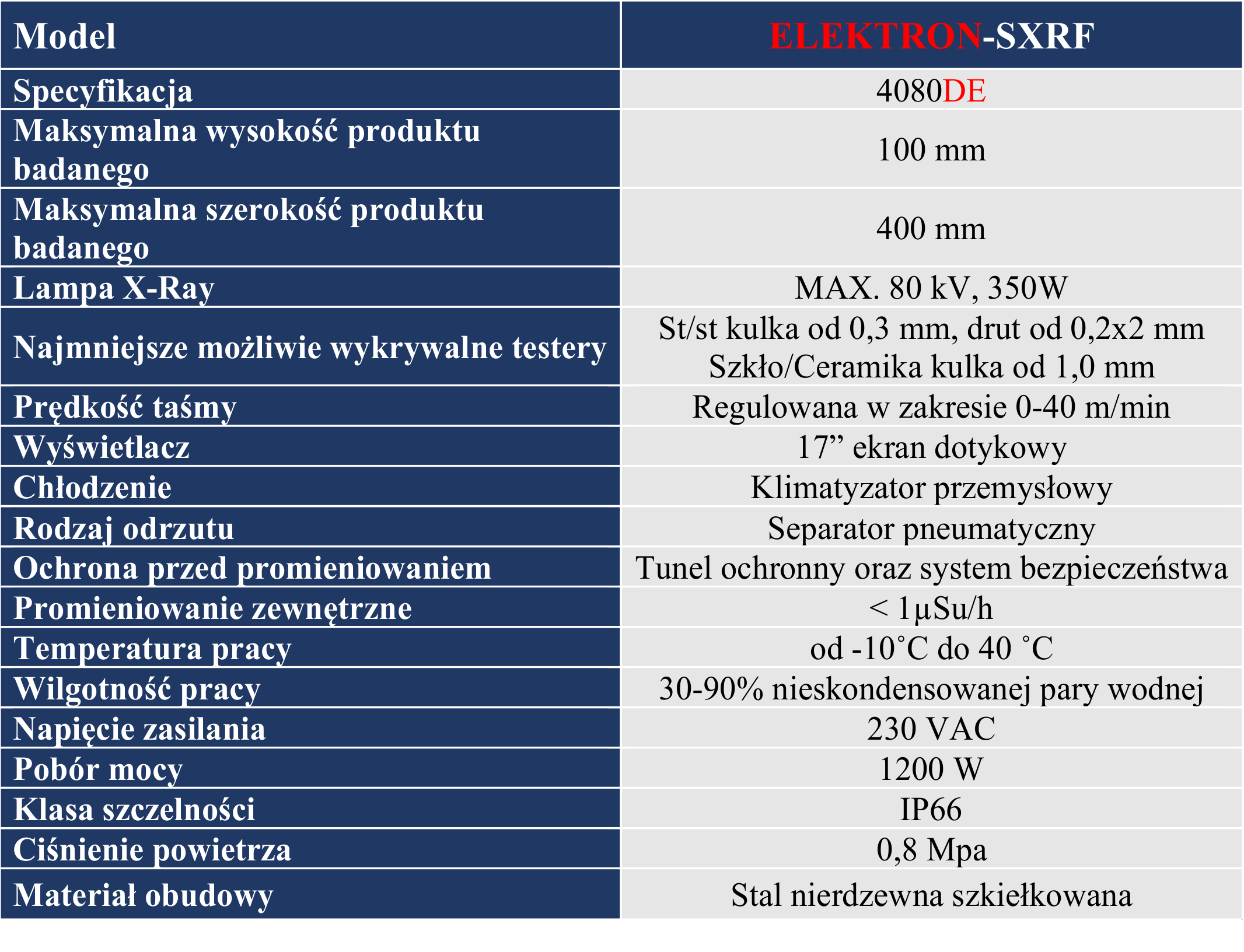

PARAMETRY

Model

ELEKTRON-SXRF

Specyfikacja

4080DE

Maksymalna wysokość produktu badanego

100 mm

Maksymalna szerokość produktu badanego

400 mm

Lampa X-Ray

MAX. 80 kV, 350W

Najmniejsze możliwie wykrywalne testery

St/st kulka od 0,3 mm, drut od 0,2x2 mm

Szkło/Ceramika kulka od 1,0 mm

Prędkość taśmy

Regulowana w zakresie 0-40 m/min

Wyświetlacz

17” ekran dotykowy

Chłodzenie

Klimatyzator przemysłowy PFANNENBERG

Rodzaj odrzutu

Separator pneumatyczny

Ochrona przed promieniowaniem

Tunel ochronny oraz system bezpieczeństwa

Promieniowanie zewnętrzne

< 1µSu/h

Temperatura pracy

od -10˚C do 40 ˚C

Wilgotność pracy

30-90% nieskondensowanej pary wodnej

Napięcie zasilania

230 VAC

Pobór mocy

1200 W

Klasa szczelności

IP67

Ciśnienie powietrza

0,8 Mpa

Materiał obudowy

Stal nierdzewna szkiełkowana



ZASTOSOWANIE
  • produkty mięsne,
  • produkty w niskich metalowych puszkach np. ryby, konserwy, kukurydza.

WYKRYWANE CIAŁA OBCE




GŁÓWNE CECHY
  • najmniejsze wykrywalne testery:

       - st/st kulka od 0,3 mm,

       - drut od 0,2x1 mm,

       - szkło / ceramika kulka od 1,0 mm,

  • wysokiej jakości system zobrazowania detekcji,
  • konstrukcja łatwa w utrzymaniu czystości ( w maksymalnym stopniu pozbawiona zakamarków, co zapobiega rozwojowi bakterii),technologia TDI (TDI przekształca wielowierszowy obraz macierzy w jednowierszowy liniowy obraz macierzy przez akumulację sygnału, zwiększony poziom ekspozycji detektora, zastosowany 8-poziomowy odbiornik. To znaczy, że przy tej samej dawce promieniowania rentgenowskiego detektor TDI może uzyskać 8 razy większą ekspozycję niż standardowy detektor z matryca liniową,
  • inteligentny algorytm, który odpowiada za: samoorganizacje wszystkich podzespołów, samoadaptację, automatyczną synchronizację sygnałów pomiędzy lampą promieniowania jonizującego a odbiornikiem, auto naukę zapewniającą nieustanny nadzór nad niezawodnością pracy skanera.



FUNKCJE SYSTEMU
  • dwa poziomy dostępu do programu zabezpieczone hasłem,
  • możliwość zmiany ustawień manualnych,
  • detekcja wadliwych produktów z uszczerbkiem (zdeformowany produkt, pognieciona puszka, brak produktu lub produkt niepełnowartościowy),
  • system automatycznej diagnostyki oraz kontroli bezpieczeństwa (wykrycie otwartych drzwi inspekcyjnych w urządzeniu, natychmiastowe zatrzymanie urządzenia i wyłączenie promieniowania lampy X- Ray).



SYSTEM „FROST”

Skaner X-Ray może zostać wyposażony w niespotykany w innych urządzeniach system „FROST” z wbudowanym systemem inteligentnego ogrzewania i termostatu wewnątrz panelu sterowania, który chroni wewnętrzne układy elektroniczne przed wilgocią i chłodem. Jest to jedyna ochrona przed raptownymi zmianami temperatur podczas mycia i zabezpiecza przed absorpcją wilgoci do wewnątrz (na przykład zimna maszyna myta gorącą wodą).



OBRAZ INSPEKCJI SKANERA X- RAY ELEKTRON-SXRF-4080DE
Beznazwy-1_6

ZESTAWIENIE POSZCZEGÓLNYCH PODZESPOŁÓW

FUNKCJA

NAZWA

PRODUCENT

Źródło promieni X

Generator promieni X

VJ USA

Odbiornik promieni X

Detektor promieni X

DT FINLANDIA

Zarządzanie urządzeniem

17” monitor dotykowy

iEi

Przetwarzanie danych

Komputer przemysłowy

TANK 820

Regulacja temperatury i wilgotności

Klimatyzator

PFANNENBERG

Napęd taśmy transportowej

Silnik z przekładnią

ORIENTAL MOTOR

Regulacja prędkości

Falownik

YASKAWA/OMRON

Zabezpieczenie elektryczne

Wyłączniki nadprądowe

SCHNEIDER ELECTRIC /ABB

Połączenie pomiędzy urządzeniami

Złącza wojskowe

PLT

Zarządzanie bezpieczeństwem

Wyłączniki krańcowe

OMRON

Zarządzanie automatyką

Sterownik PLC

OMRON

Informacje ostrzegawcze

Sygnalizator optyczno-akustyczny

SCHNEIDER ELECTRIC



ZAPEWNIAMY SERWIS GWARANCYJNY I POGWARANCYJNY!
