PARAMETRY
Model | ELEKTRON-SXRF-2480 |
Maksymalna wysokość produktu badanego | 160mm |
Maksymalna szerokość produktu badanego | 240mm |
Lampa X-Ray | Max. 80KV 100W, 210W, 350W |
Najmniejsze możliwie wykrywalne testery | St/st kulka od 0,3 mm, drut od 0,2x2 mm Szkło/Ceramika kulka od 1,0 mm |
Prędkość taśmy | Regulowana w zakresie 10-60 m/min |
Porty komunikacyjne | port LAN, port USB |
Zarządzanie produktem | Automatyczny zapis parametrów badanego produktu |
Zarządzanie obrazem | Automatyczny zapis obrazu oraz analiza |
Wyświetlacz | 17” ekran dotykowy |
Chłodzenie | Klimatyzator przemysłowy PFANNENBERG |
Rodzaj odrzutu | Separator pneumatyczny |
Ochrona przed promieniowaniem | Tunel ochronny oraz system bezpieczeństwa |
Promieniowanie zewnętrzne | < 1µSu/h |
Temperatura pracy | od 0˚C do 40 ˚C |
Wilgotność pracy | 30-90% nieskondensowanej pary wodnej |
Napięcie zasilania | 230 VAC |
Pobór mocy | 1200 W |
Klasa szczelności | IP65 |
Materiał obudowy | Stal nierdzewna szkiełkowana |
ZASTOSOWANIE
- wyroby gotowe np. pizza, zapiekanki,
- owoce i warzywa- świeże a także mrożone,
- produkty w niskich metalowych puszkach np. ryby, konserwy, groszek, fasola,
- wyroby mięsne.
WYKRYWANE CIAŁA OBCE
GŁÓWNE CECHY
- Ekran dotykowy, umożliwia łatwą obsługę oraz zarządzanie funkcjami (możliwość manualnej zmiany ustawień).
- Wysoki poziom detekcji oraz stabilność pracy podczas skanowania produktów podawanych liniowo i wchodzących dryfująco.
- Detekcja szkła w szkle (butelki, słoiki) oraz metali w opakowaniach metalowych (puszki).
- Płynne zarządzanie każdą strefą detekcji podnoszące poziom i jakość skanowania.
- Pełnozakresowy, wielowarstwowy system kontroli produktu.
- Intuicyjne obsługa urządzenia.
- Techniczne zdalne wsparcie serwisu w 24h przez sieć WAN.
FUNKCJE SYSTEMU
- Dwa poziomy dostępu do programu zabezpieczone hasłem.
- Możliwość zmiany ustawień manualnych.
- Detekcja wadliwych produktów z uszczerbkiem ( zdeformowany produkt, pognieciona puszka, brak produktu lub produkt niepełnowartościowy).
- Wysoki poziom bezpieczeństwa.
System automatycznej diagnostyki oraz kontroli bezpieczeństwa (wykrycie otwartych drzwi inspekcyjnych w urządzeniu i natychmiastowe zatrzymanie urządzenia i wyłączenie promieniowania lampy X- Ray).
SYSTEM „FROST”
Skaner X-Ray może zostać wyposażony w niespotykany w innych urządzeniach, system „FROST” z wbudowanym systemem inteligentnego ogrzewania i termostatu, wewnątrz panelu sterowania, który chroni wewnętrzne układy elektroniczne przed wilgocią i chłodem. Jest to jedyna ochrona przed raptownymi zmianami temperatur podczas mycia i zabezpiecza przed absorpcją wilgoci do wewnątrz (na przykład zimna maszyna myta gorącą wodą).

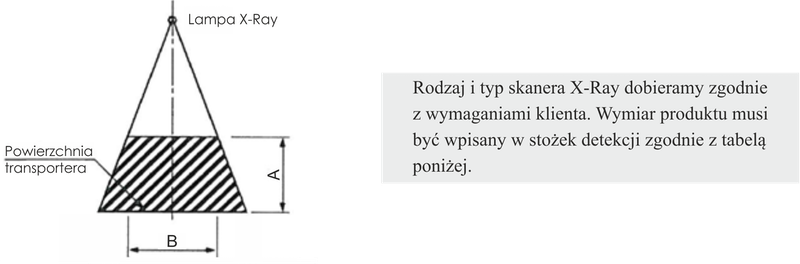

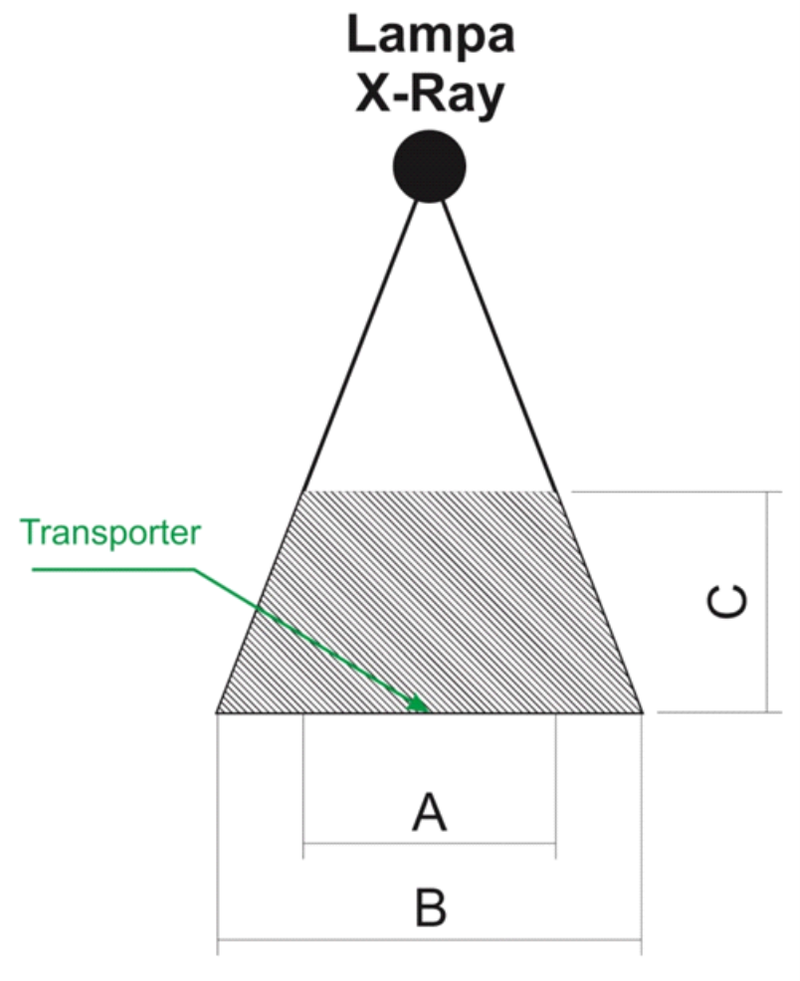

SCHEMAT USTAWIENIA LAMP
 | Rodzaj i typ skanera X-Ray dobieramy zgodnie z wymaganiami klienta. Wymiar produktu musi być wpisany w stożek detekcji zgodnie z tabelą poniżej. |
Wysokość produktu (A) | Szerokość produktu (B) |
0 mm | 240 mm |
10 mm | 236 mm |
20 mm | 233 mm |
30 mm | 229 mm |
40 mm | 225 mm |
50 mm | 221 mm |
60 mm | 217 mm |
70 mm | 214 mm |
80 mm | 210 mm |
90 mm | 206 mm |
100 mm | 202 mm |
110 mm | 198 mm |
120 mm | 194 mm |
130 mm | 191 mm |
140 mm | 188 mm |
150 mm | 184 mm |
160 mm | 180 mm |
ZESTAWIENIE POSZCZEGÓLNYCH PODZESPOŁÓW
FUNKCJA | NAZWA | PRODUCENT |
Źródło promieni X | Generator promieni X | VJ USA |
Odbiornik promieni X | Detektor promieni X | DT FINLANDIA |
Zarządzanie urządzeniem | 17” monitor dotykowy | iEi |
Przetwarzanie danych | Komputer przemysłowy | TANK 820 |
Regulacja temperatury i wilgotności | Klimatyzator | PFANNENBERG |
Napęd taśmy transportowej | Silnik z przekładnią | ORIENTAL MOTOR |
Regulacja prędkości | Falownik | YASKAWA/OMRON |
Zabezpieczenie elektryczne | Wyłączniki nadprądowe | SCHNEIDER ELECTRIC /ABB |
Połączenie pomiędzy urządzeniami | Złącza wojskowe | PLT |
Zarządzanie bezpieczeństwem | Wyłączniki krańcowe | OMRON |
Zarządzanie automatyką | Sterownik PLC | OMRON |
Informacje ostrzegawcze | Sygnalizator optyczno-akustyczny | SCHNEIDER ELECTRIC |
